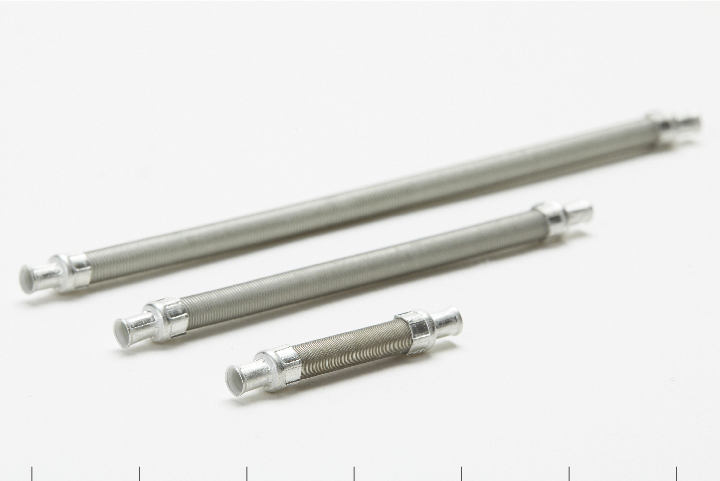

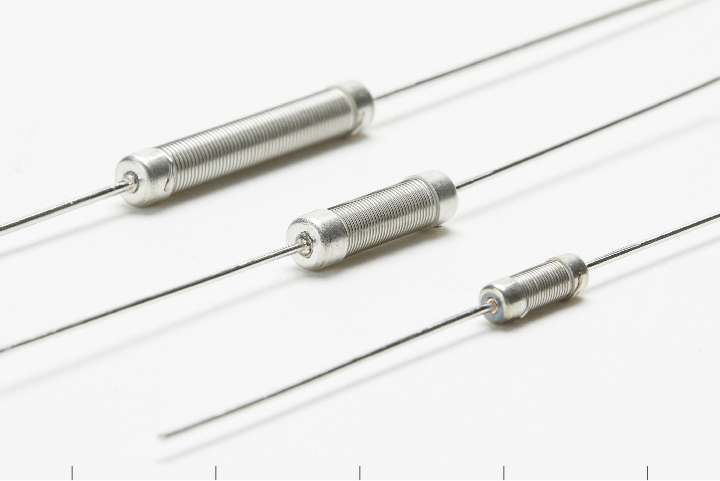

巻線（ガラス芯）
オーソドックスなタイプですが太さ・長さを
調整できる為、カスタムメイドも可能です。
無誘導タイプの製作も可能です。
Core Technology
コアテクノロジーで応える、確かな「製品力」
独自のコア技術を活かしたソリューション型企業として多くの企業様のご要望にお応えしております。
素子技術Technology01
素子技術
抵抗器といっても様々な用途があります。
低抵抗から高抵抗、瞬時のエネルギーに対して強いタイプなど
当社は用途・状況に合わせた様々な抵抗体を取り揃えております。
巻き線タイプ（ガラス芯）
（1目盛り/1cm）
（1目盛り/1cm）

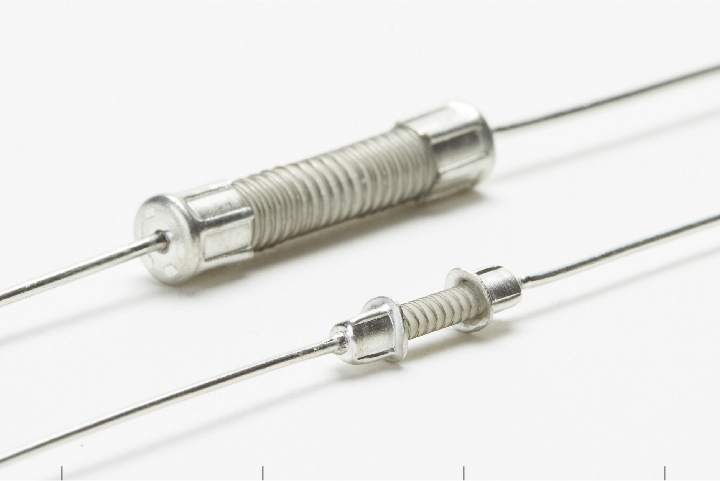

無誘導巻線（ガラス芯）
両方向から巻線を行うことで高周波に対応するタイプの素子です。
L分を低減する効果があります。
両方向から巻線を行うことで高周波に対応するタイプの素子です。
L分を低減する効果があります。
巻き線タイプ（セラミック芯）
（1目盛り/1cm）

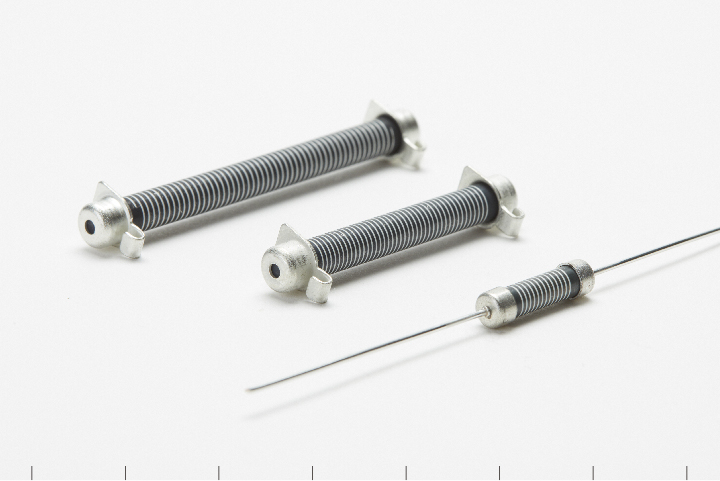

巻線（セラミック芯）
硬いセラミックに抵抗線を巻きつける為、耐ラッシュ性に優れた抵抗線を使用することができます。
用途：突入防止・ダイナミックブレーキ等
硬いセラミックに抵抗線を巻きつける為、耐ラッシュ性に優れた抵抗線を使用することができます。
用途：突入防止・ダイナミックブレーキ等
（1目盛り/1cm）

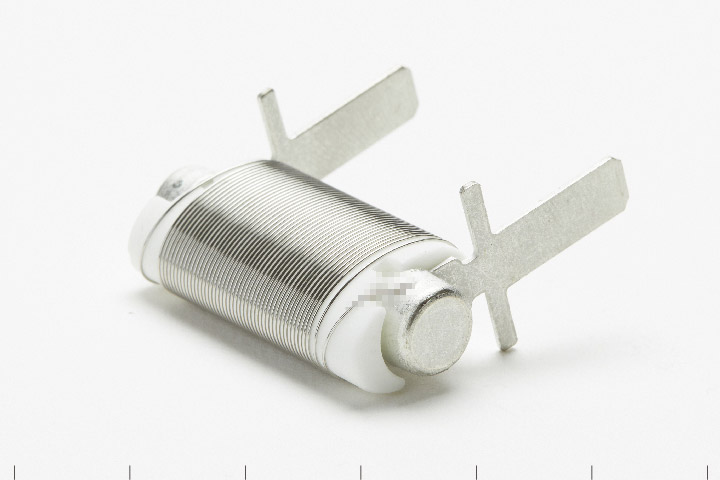

巻線（楕円）
セラミックの芯を楕円形状にすることで従来よりも多く巻線を巻くことが可能になった素子です。
円形状よりもスリム化することで実装面積も少なくなっております。
主に車載の突入防止用抵抗で使用されております。
セラミックの芯を楕円形状にすることで従来よりも多く巻線を巻くことが可能になった素子です。
円形状よりもスリム化することで実装面積も少なくなっております。
主に車載の突入防止用抵抗で使用されております。
（1目盛り/1cm）

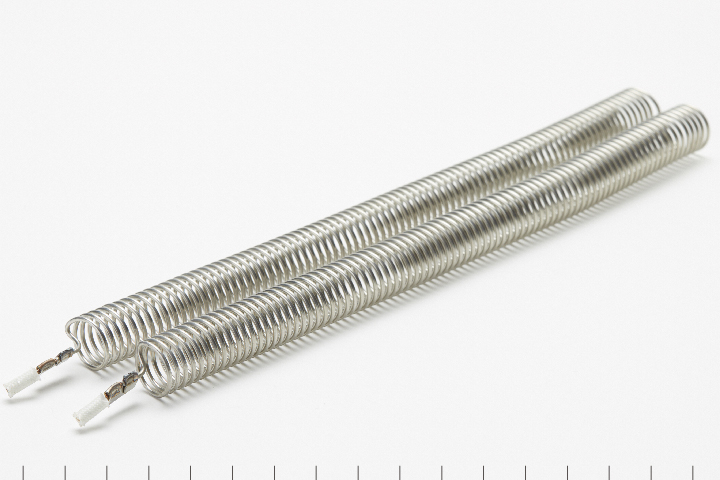

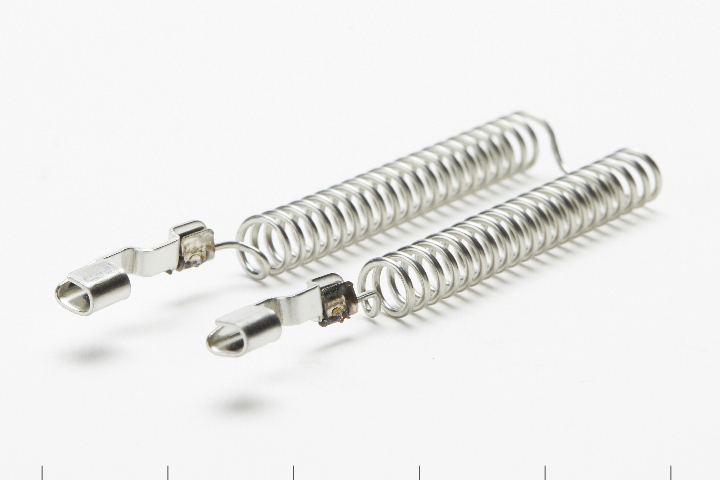

空芯
自立タイプの巻き線素子です。
大型の産業機械・車載など様々な用途に使用されています。
自立タイプの巻き線素子です。
大型の産業機械・車載など様々な用途に使用されています。
（1目盛り/1cm）

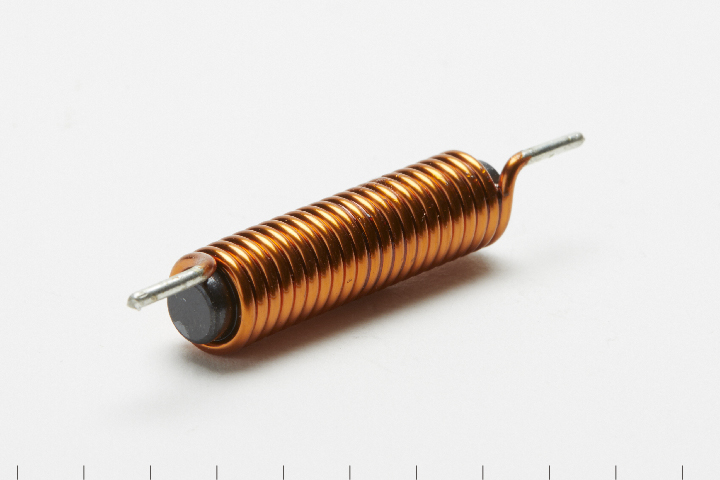

フェライトコア
フェライトコアにコイルを巻き付けたノイズフィルターです。
フェライトコアにコイルを巻き付けたノイズフィルターです。
皮膜タイプ
（1目盛り/1cm）
酸化金属皮膜
高抵抗値帯に使われるタイプです。
数百Ω～1MΩまでの抵抗値に使用します。
薄型にできるタイプもございます。
高抵抗値帯に使われるタイプです。
数百Ω～1MΩまでの抵抗値に使用します。
薄型にできるタイプもございます。
（1目盛り/1cm）

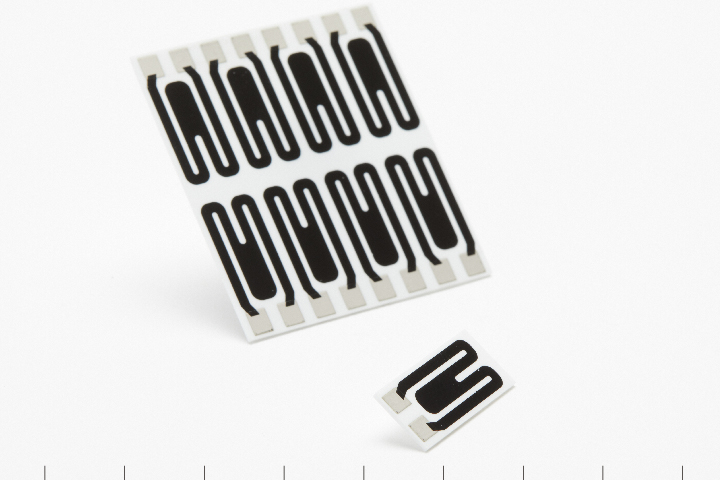

厚膜
セラミック基板に特殊な素子を印刷したタイプです。
特徴としては
・非常に薄型
・高抵抗（～1MΩ）まで製作可能
となっております。
セラミック基板に特殊な素子を印刷したタイプです。
特徴としては
・非常に薄型
・高抵抗（～1MΩ）まで製作可能
となっております。
（1目盛り/1cm）

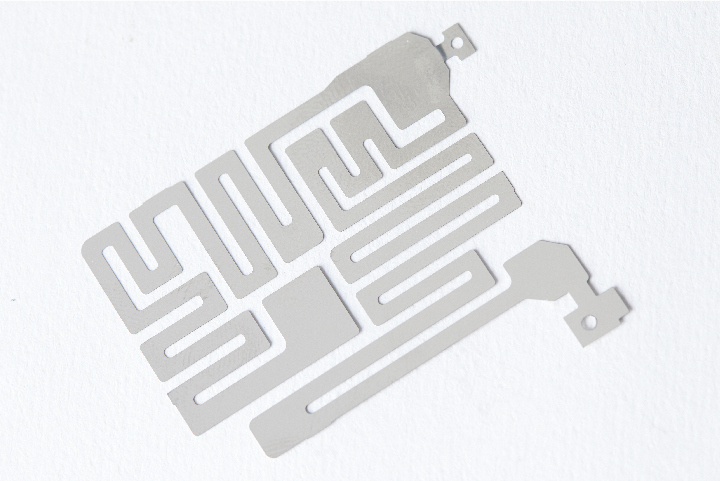

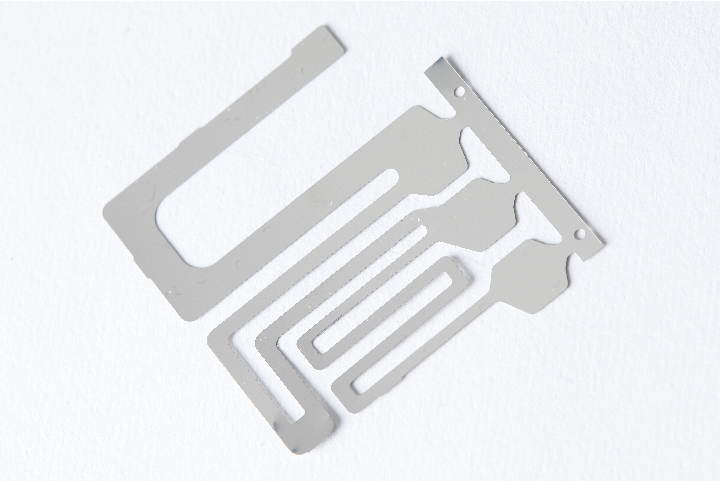

プレート箔
非常に薄い金属を打ち抜くことにより薄型の抵抗器を製作することができます。
また、打ち抜きパターンを変更することで様々な抵抗値を作成できます。
非常に薄い金属を打ち抜くことにより薄型の抵抗器を製作することができます。
また、打ち抜きパターンを変更することで様々な抵抗値を作成できます。
帯線タイプ
（1目盛り/1cm）

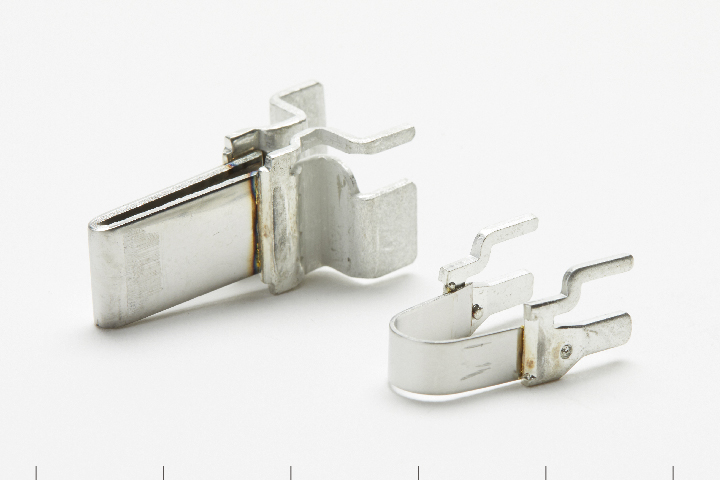

帯線
低抵抗タイプ・超高耐量に使用します。
抵抗体の厚み・幅をある程度自由に選択できるため、細かな抵抗値の調整が可能です。
低抵抗タイプ・超高耐量に使用します。
抵抗体の厚み・幅をある程度自由に選択できるため、細かな抵抗値の調整が可能です。
（1目盛り/1cm）

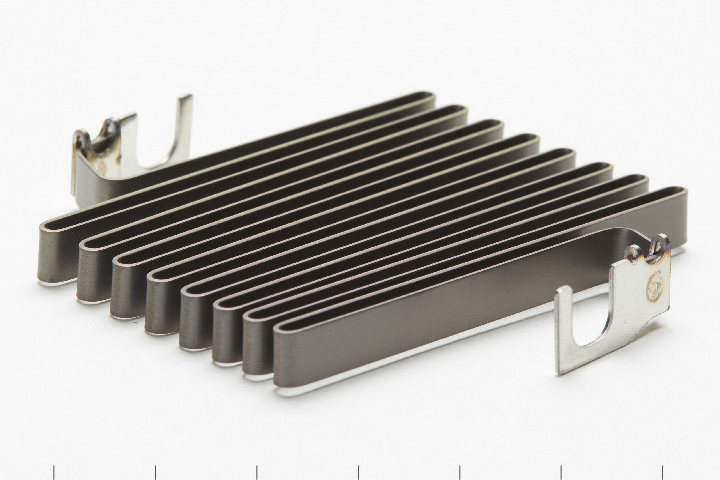

帯線（加工品）
上記帯線の加工品です。
ディーゼルエンジンのクイックスターター用のヒーターとして使用されています。
上記帯線の加工品です。
ディーゼルエンジンのクイックスターター用のヒーターとして使用されています。
（1目盛り/1cm）

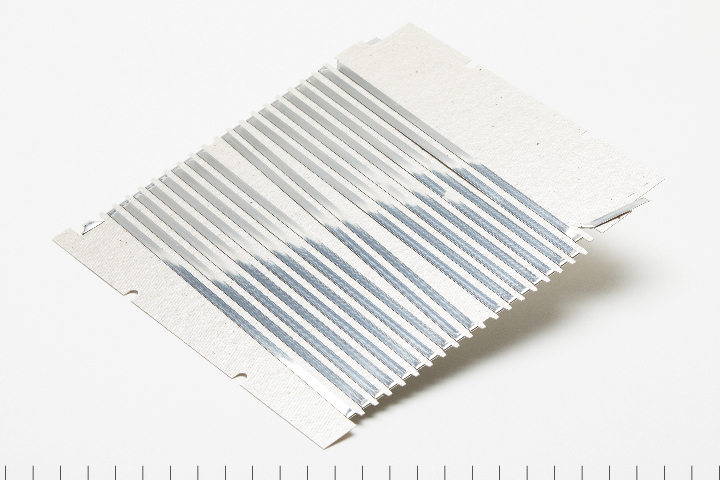

帯線（マイカに巻くタイプ）
絶縁材のマイカに巻くことにより薄型の製品を作ることが可能です。
絶縁材のマイカに巻くことにより薄型の製品を作ることが可能です。
（1目盛り/1cm）

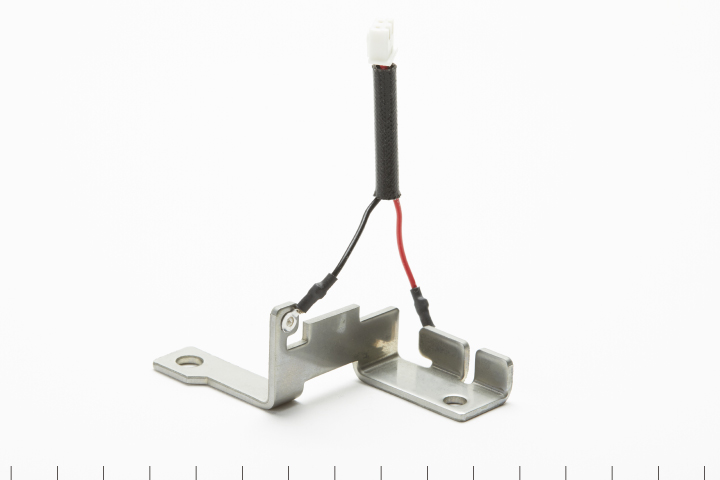

バスバータイプ
バスバー自体に抵抗体を取り付けることにより、省スペース化を実現した検出抵抗器です。
バスバー自体に抵抗体を取り付けることにより、省スペース化を実現した検出抵抗器です。
